在當今電子產品的激烈競爭中,成本控制與性能優化是企業贏得市場的關鍵。對于眾多采用阻容降壓方案的產品,如直發器、風扇、電熱毯等,傳統方案的諸多缺陷如成本高、體積大、可靠性差、輸出紋波大等問題,已成為制約產品升級的瓶頸。而今,慧創芯耀推出的 YD925 高壓線性穩壓器,以其卓越的性能和極高的性價比,為市場帶來了一股革新之風,成為替代阻容降壓方案的最佳選擇。

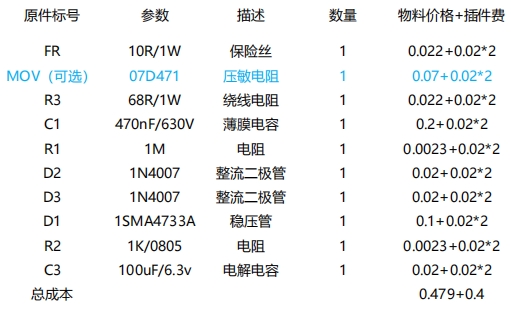

1.所需部件大多為插件,物料采購種類多,體積大,且插件加工成本高
2.C1需要專門的薄膜電容,且耐壓需要兩倍的AC輸入電壓,成本高。
3.C1在AC周期內充放電,時間久了加速衰減,使用壽命短,可靠性差。
4.對于電源高頻雜波,C1限流失效導致后級燒毀,因此需要額外的功率繞線電阻限流。
5.負載變化時,輸出的電流多余部分被穩壓管吸收,需要功率穩壓二極管。
6.輸出紋波嚴重依賴輸出濾波電容,對于半波整流,需要更大的電容實現合理的紋波。
綜上,成本高、體積大、可靠性差、輸出紋波大,待機功耗大。

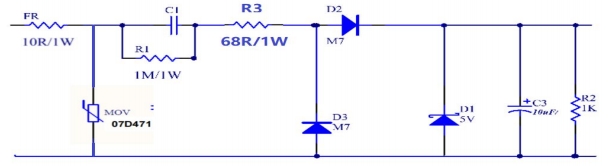

原理圖(如下所示,AC源通過C1電容的交流阻抗限流,經半波整流和穩壓管穩壓濾波后輸出)

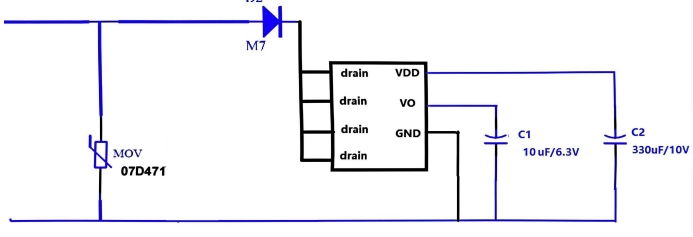

在這樣的背景下,YD925 線性穩壓方案應運而生,以其獨特的設計和優勢,完美解決了傳統阻容降壓方案的諸多問題。原理圖如下所示

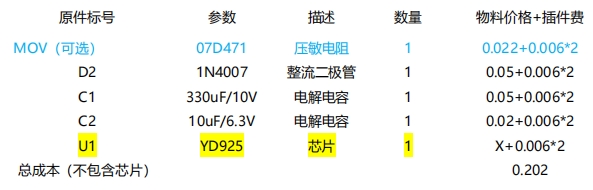

從 BOM 方案及成本來看,YD925 方案的物料種類大幅減少,且大多為貼片元件,尺寸小,可實現全貼片加工,極大地降低了生產成本和體積。以一個典型的 5V 輸出供電方案為例,YD925 的外圍電路簡潔明了,主要包括壓敏電阻(可選)、整流二極管、電解電容等常見元件,總成本(不包含芯片)僅為 0.202 元,相比傳統阻容降壓方案的 0.479+0.4 元,成本優勢不言而喻。
1、外圍簡單,尺寸小,可以全貼片加工,生產成本低。
2、該方案能至少穩定提供5V/30mA供電能力。如果采用全橋方案帶載能力可以進一步提高。
3、可靠性和性能明顯優于阻容降壓。
在性能方面,YD925 也展現出了卓越的性能。該方案能至少穩定提供 5V/30mA 供電能力,如果采用全橋方案,帶載能力還可以進一步提高,完全能夠滿足眾多電子產品對電源性能的要求。而且,YD925 的可靠性和性能明顯優于阻容降壓方案,能夠有效避免因元件老化、高頻雜波干擾等問題導致的電源故障,大大提高了產品的穩定性和使用壽命。

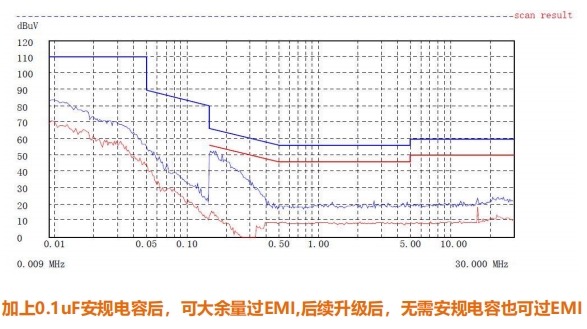

在實際應用中,布板的合理性和電磁兼容性(EMI)測試是電源設計中不可忽視的重要環節。YD925 的布板示例表明,其電路布局簡潔明了,元件排布緊湊合理,不僅節省了 PCB 空間,還便于生產制造和后期維護。在 EMI 測試方面,YD925 的表現同樣出色。經過測試,YD925 供電方案在加上 0.1uF 安規電容后,可大余量過 EMI。而且,后續升級后,無需安規電容也可過 EMI,這無疑為產品的設計和認證提供了極大的便利,進一步降低了產品的設計成本和復雜度。
綜上所述,YD925 高壓線性穩壓器以其低成本、高效率、小尺寸、高性能等優勢,成為了替代阻容降壓方案的最佳選擇,開啟了低成本、高效率電源設計的新紀元。對于眾多追求性價比、性能與質量的電子產品制造商來說,YD925 無疑是一個極具吸引力的解決方案。它不僅能夠有效降低產品的生產成本,提高產品的市場競爭力,還能為消費者帶來更加穩定、可靠的使用體驗。相信在不久的將來,YD925 將在更多電子產品中得到廣泛應用,推動整個行業的發展與進步。
