在現代電子設備中，電源管理芯片的性能和設計復雜性對整個系統的穩定性和成本有著重要影響。LP3716C作為一款由芯茂微推出的隔離型極簡化自供電原邊反饋控制芯片，以其高效、簡潔的設計和強大的功能，為12W 5V 2.4A的電源應用提供了一個理想的解決方案。本文將詳細介紹LP3716C的特性、工作原理、應用領域以及設計優勢。

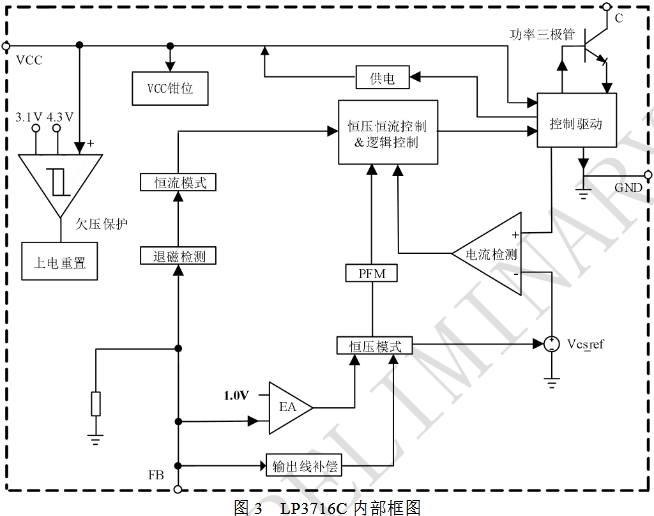

LP3716C是一款高度集成的隔離型適配器和充電器的自供電PSR（Primary-Side Regulation）控制芯片。它專為簡化系統設計、降低系統成本而設計，同時保持高性能和高可靠性。LP3716C通過固定原邊峰值電流和變壓器原副邊匝比來設置輸出恒流點，通過設定一個FB（反饋）上偏電阻來設置輸出恒壓點。這種設計使得外圍電路極其簡單，減少了元件數量和布板面積。
LP3716C內置多種功能，包括啟動電路、高精度FB下偏電阻、固定峰值電流等，無需外接啟動電阻和限流電阻。這種高度集成的設計不僅減少了外圍元件數量，還提高了系統的可靠性。
LP3716C具有極低的待機功耗，符合現代電子設備對節能的要求。
采用專利的電流驅動技術，有效降低溫升，提高系統效率。
內置輸出線纜補償功能，可以通過設定FB外置上偏電阻的值來調節輸出線纜補償值，確保輸出電壓的穩定性。
LP3716C集成了多種保護功能，包括VCC鉗位/欠壓保護、FB腳上電阻開路保護、輸出短路保護、輸出過壓保護以及過溫保護等，確保系統在各種異常情況下都能安全運行。
LP3716C典型應用圖如下所示
LP3716C僅需1uA的啟動電流。系統上電后，通過內部啟動電路給Vcc的電容進行充電。當Vcc電壓達到芯片開啟閾值時，芯片內部控制電路開始工作。系統啟動后，Vcc由內部專有的供電電路進行供電。
LP3716C逐周期檢測電感的峰值電流，當原邊電感中的實時電流大于芯片內部設定的最大峰值電流IPK時，功率管關斷。輸出電流可以通過設定變壓器的匝比來設定。計算公式如下：
其中，Np是變壓器主級的匝數，Ns是變壓器次級的匝數，IPK是主級側的內置固定的峰值電流。
LP3716C通過電阻采樣反激電壓，電阻分壓后得到的電壓與內部基準比較形成閉環后，來恒定輸出電壓Vo。計算公式如下：
其中，Nf是變壓器輔助繞組匝數，RFBH是FB外接的上偏電阻，RFBL是FB內置的固定下偏電阻，VFB一般按照1.0V計算，VD為輸出續流管壓降。
LP3716C內置多種保護功能，確保系統在各種異常情況下都能安全運行。這些保護功能包括：
在設計LP3716C的PCB時，需要遵循以下指南：
LP3716C采用SOP8L封裝，封裝尺寸如下表所示：
| Symbol | Dimensions in Millimeters |
|---|---|
| A | 1.35~1.75 |
| A1 | 0.05~0.25 |
| A2 | 1.30~1.50 |
| b | 0.30~0.51 |
| c | 0.10~0.25 |
| D | 4.70~5.10 |
| E | 5.80~6.20 |
| E1 | 3.80~4.05 |
| e | 1.27 |
| L | 0.40~1.27 |
| θ | 0o~8o |
