電源IC作為吹風筒的核心部件之一，其性能和穩定性直接影響到產品的整體表現。本文將詳細介紹基于FT8440x的12V和15V驅動高速吹風筒電源IC控制板方案，分別探討分立MOS方案和IPM方案的特點、優勢及應用場景，為相關從業者和愛好者提供參考。

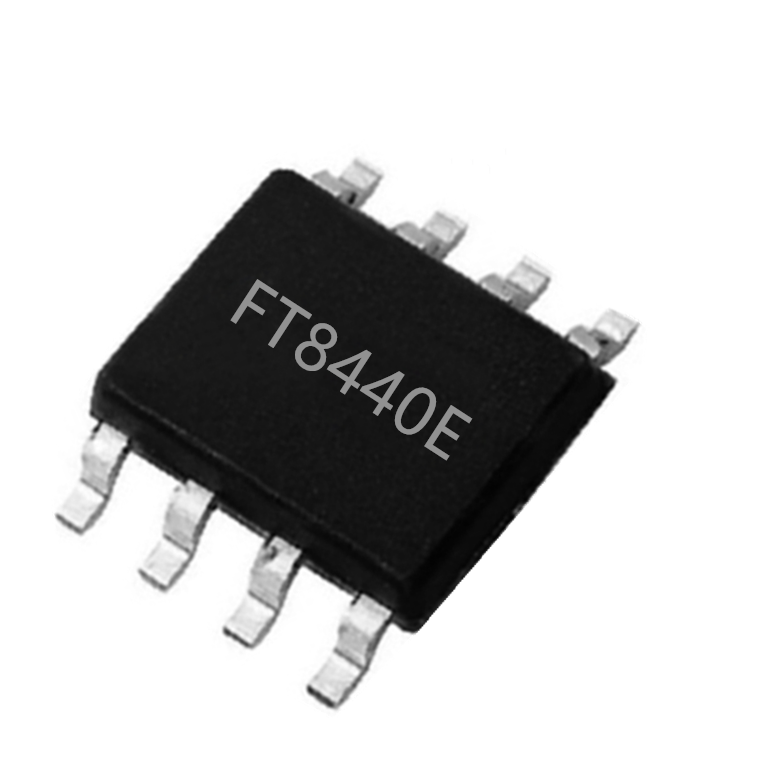

FT8440x是由輝芒微推出的專為高速吹風筒設計的電源IC。該芯片具有高集成度、高效率、高可靠性的特點，能夠滿足不同電壓驅動需求，適用于12V和15V的電機驅動場景。FT8440x系列包括FT8440E和FT8440A兩種型號，分別提供不同的穩態輸出和瞬態輸出能力，以適應不同的功率需求。
FT8440E：穩態輸出12V200mA，瞬態輸出12V250mA，采用600V20Q SOP8封裝。
FT8440A：穩態輸出12V300mA，瞬態輸出12V350mA，采用650V13Q SOP8封裝。
這兩種型號均具備良好的電氣性能和熱穩定性，能夠在寬輸入電壓范圍（90~264Vac）內穩定工作，為吹風筒的電機和其他外設提供可靠的電源支持。

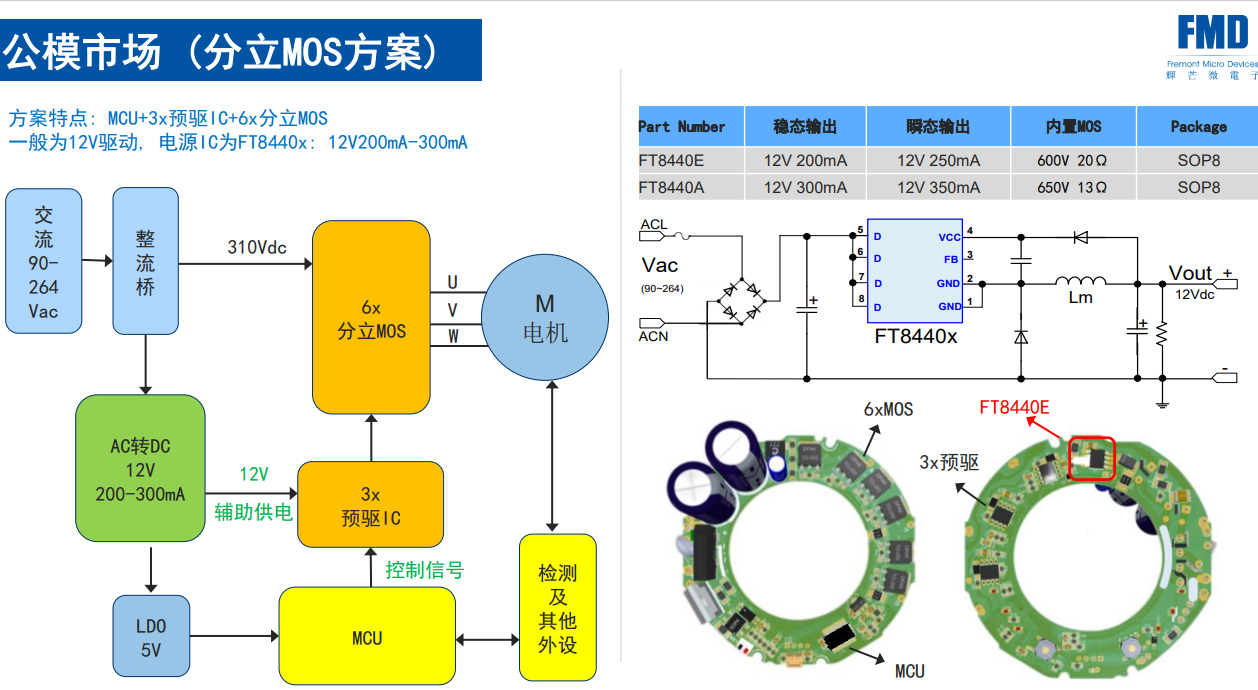

分立MOS方案是公模市場中常見的設計方案，其核心在于采用MCU（微控制器）+3x預驅IC（預驅動集成電路）+6x分立MOS（金屬氧化物半導體場效應晶體管）的組合。這種方案通常用于12V驅動的吹風筒，電源IC選用FT8440x，能夠提供12V200mA至300mA的穩定輸出。
電源轉換：通過AC轉DC模塊將交流電轉換為12V直流電，為電機和其他外設供電。
控制信號：MCU負責生成控制信號，通過預驅IC放大后驅動分立MOS，從而實現對電機的精確控制。
輔助供電：FT8440x為MCU和其他外設提供5V輔助供電，確保整個系統的穩定運行。
檢測功能：方案還具備檢測功能，能夠?qū)崟r監測電源狀態和電機運行情況，及時發現并處理異常。
靈活性高：分立MOS方案的各個組件可以獨立選型和優化，便于根據不同的產品需求進行調整。
成本可控：分立元件的成本相對較低，且市場供應充足，有助于降低整體成本。
散熱良好：由于分立MOS的散熱性能較好，能夠在高功率輸出時保持系統的穩定性。
分立MOS方案適用于對成本敏感且對電機控制精度要求較高的公模市場。例如，一些中低端的高速吹風筒產品，通過這種方案可以在保證性能的同時，有效控制成本。
IPM（智能功率模塊）方案是私模市場中較為先進的設計方案，其核心在于采用MCU+IPM功率模塊的組合。這種方案通常用于15V驅動的吹風筒，電源IC選用FT8440x并配合3V穩壓管，能夠提供15V200mA至300mA的穩定輸出。
電源轉換：通過AC轉DC模塊將交流電轉換為15V直流電，為電機和其他外設供電。
控制信號：MCU負責生成控制信號，直接驅動IPM功率模塊，實現對電機的高效控制。
輔助供電：FT8440x為MCU和其他外設提供5V輔助供電，確保整個系統的穩定運行。
檢測功能：方案具備完善的檢測功能，能夠?qū)崟r監測狀態電源和電機運行情況，及時發現并處理異常。
集成度高：IPM功率模塊將多個功率元件集成在一起，減少了PCB板的面積和布線復雜度。
可靠性高：IPM模塊內部集成了保護電路，能夠有效防止過流、過壓、短路等故障，提高了系統的可靠性。
性能優越：IPM方案能夠?qū)崿F(xiàn)更高的開關頻率和更低的導通電阻，從而提高電機的運行效率和響應速度。
IPM方案適用于對性能和可靠性要求較高的私模市場。例如，一些高端的高速吹風筒產品，通過這種方案可以在保證高性能的同時，提高產品的穩定性和使用壽命。
| 特性 | 分立MOS方案 | IPM方案 |
|---|---|---|
| 集成度 | 低，需要多個分立元件 | 高，IPM模塊集成多個功率元件 |
| 成本 | 較低，分立元件成本低 | 較高，IPM模塊成本較高 |
| 可靠性 | 一般，需額外設計保護電路 | 高，IPM模塊內部集成保護電路 |
| 性能 | 良好，適合中低端產品 | 優越，適合高端產品 |
| 散熱 | 散熱良好，適合高功率輸出 | 散熱一般，需優化模塊設計 |
| 應用場景 | 公模市場，中低端高速吹風筒 | 私模市場，高端高速吹風筒 |
FT8440x作為一款專為高速吹風筒設計的電源IC，憑借其優異的性能和廣泛的適用性，成為了市場上的熱門選擇。分立MOS方案和IPM方案各具特點，分別適用于不同的市場需求。分立MOS方案適合成本敏感且對控制精度要求較高的公模市場，而IPM方案則更適合對性能和可靠性要求較高的私模市場。隨著技術的不斷進步和市場需求的多樣化，F(xiàn)T8440x及其相關方案將在高速吹風筒領域發揮更大的作用，推動產品的升級和發展。
